Jak czytać mapę? Wprowadzenie do nawigacji

Wyobraź sobie, że stoisz na szlaku w górach i chcesz wiedzieć, czy za następnym zakrętem czeka łagodne podejście, czy strome zbocze. Albo planujesz trasę w nieznanym terenie i chcesz sprawdzić, gdzie można rozbić obóz, a gdzie lepiej nie schodzić do doliny. Na obie sprawy odpowiada mapa topograficzna. Wystarczy kilka podstawowych zasad, by zacząć z niej korzystać.

Czym jest mapa topograficzna?

Mapa topograficzna przedstawia trójwymiarowy teren na płaskiej kartce. Oprócz dróg, szlaków, rzek i lasów pokazuje też ukształtowanie powierzchni: wzniesienia, doliny, grzbiety i przełęcze. Dzięki temu możesz „zobaczyć” teren, zanim w niego wejdziesz. Najważniejszym narzędziem do tego są poziomice.

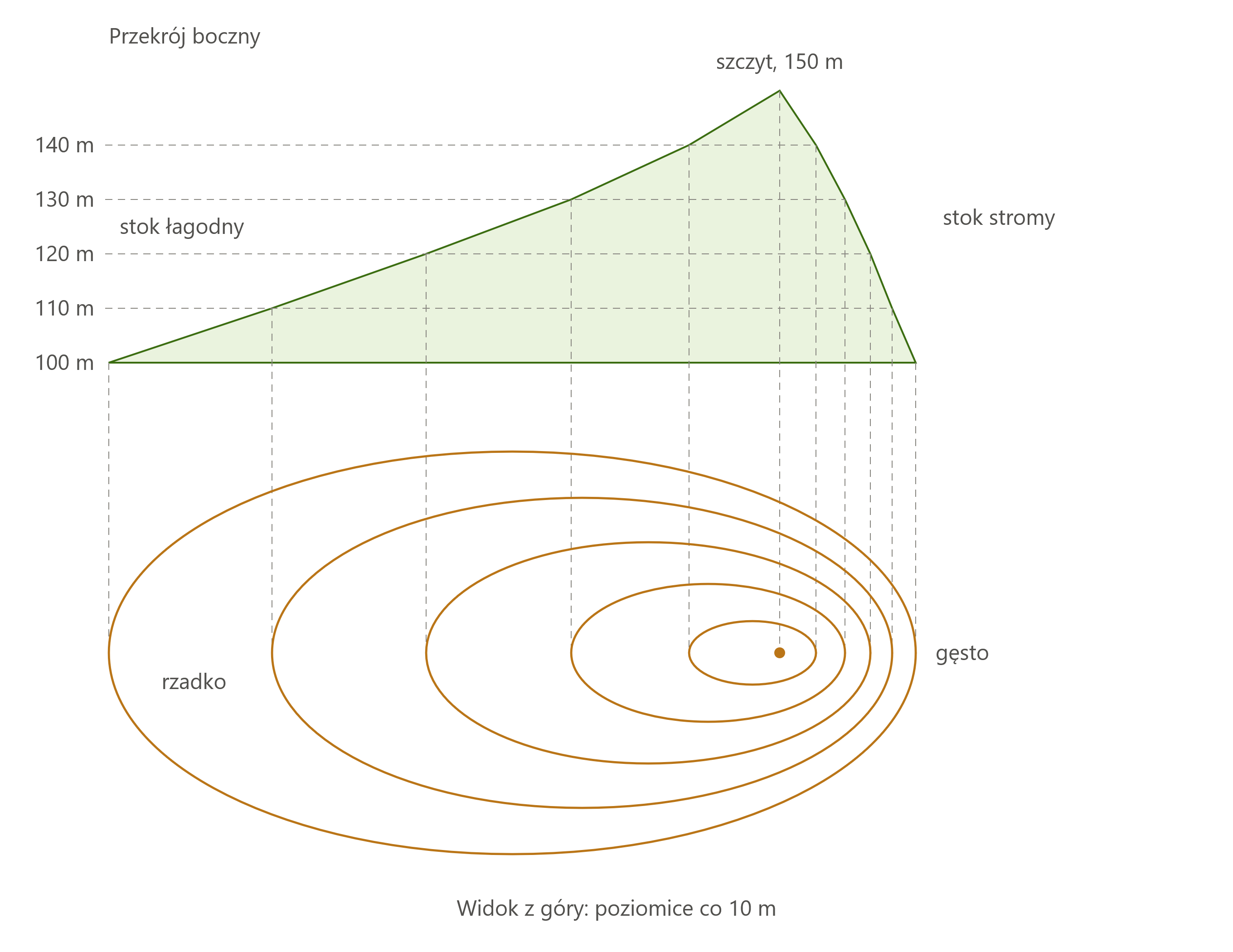

Poziomica (izohipsa) to linia łącząca punkty położone na tej samej wysokości nad poziomem morza. Wyobraź sobie górę ściętą poziomo co kilkanaście metrów. Każde cięcie zostawia na zboczu ślad, a rzut tych śladów z góry daje właśnie poziomice.

Kilka zasad:

• Poziomice nigdy się nie przecinają (wyjątkiem są nawisy i urwiska, rzadkie na zwykłych mapach). Każda biegnie na jednej wysokości, więc nie może jednocześnie leżeć na dwóch.
• Co piąta lub dziesiąta linia jest pogrubiona i opisana wysokością. To poziomice zasadnicze (warstwice podstawowe), od których najłatwiej zacząć liczenie.
• Cyfry na poziomicach są zwykle ustawione „głową” w górę stoku, co podpowiada, w którą stronę teren się wznosi.
• Różnica wysokości między sąsiednimi poziomicami nazywa się cięciem poziomicowym (ekwidistancją) i jest podana w legendzie. Na polskich mapach turystycznych najczęściej wynosi 10 m, a na bardziej szczegółowych 5 m lub nawet 2,5 m.

Co mówi gęstość poziomic?

Odstępy między poziomicami to najszybszy sposób oceny nachylenia terenu:

• Linie rzadkie, daleko od siebie: teren łagodny, płaski, wygodny do marszu.
• Linie gęste, blisko siebie: stok stromy, męczące podejście lub trudne zejście.
• Linie zlewające się w jedną: urwisko lub ściana skalna. Tu raczej nie ma szlaku bez asekuracji.

Przykład: jeśli cięcie wynosi 10 m, a dwie poziomice dzieli na mapie 1 mm w skali 1:25 000, to na odcinku 25 m w poziomie pokonujesz 10 m w pionie. To nachylenie około 40%, a więc dość ostre.

Rozpoznawanie form terenu

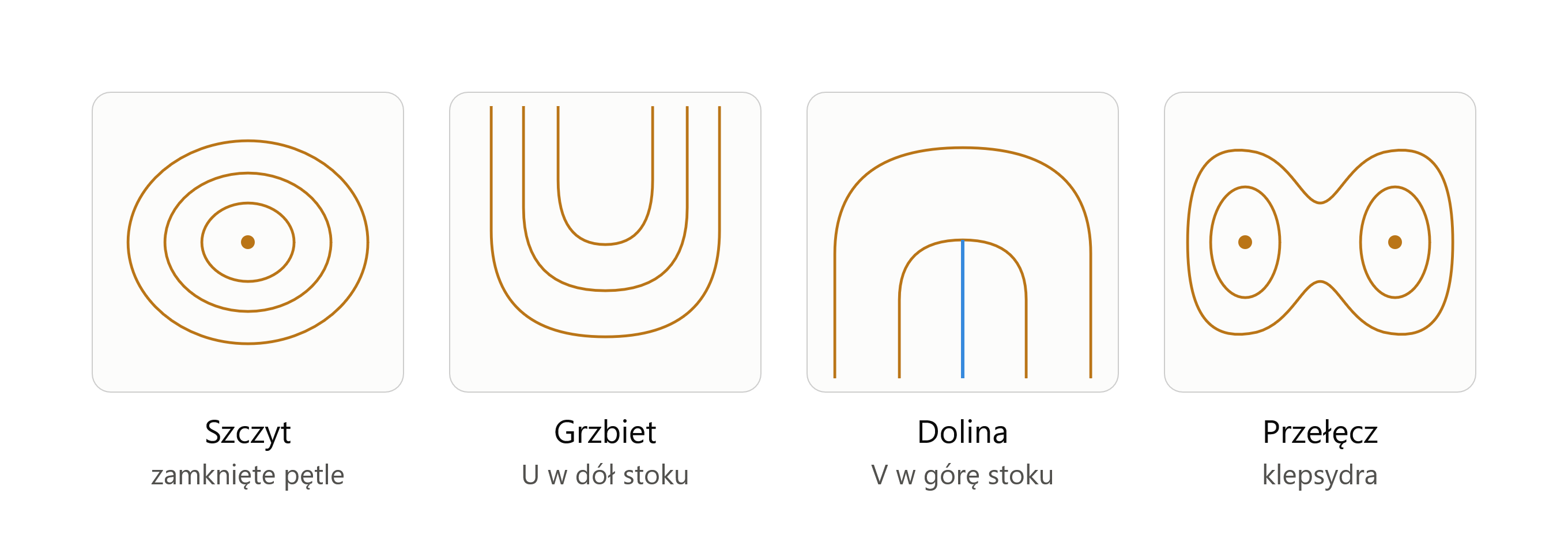

Gdy oswoisz się z poziomicami, zaczniesz w nich widzieć charakterystyczne kształty. Szczyt to zamknięte, koncentryczne pętle. Najmniejsza i najwyższa jest w środku. Grzbiet to wąskie wypukłości poziomic, układające się jak litera „U” lub „V” skierowana w dół stoku. Poziomice „wskazują” w stronę niższego terenu. Dolina wygląda podobnie, ale odwrotnie: litery „V” wskazują w górę stoku, w stronę wyższego terenu. W dolinie często płynie potok, więc zwykle zobaczysz tam niebieską linię. Przełęcz (siodło) leży między dwoma szczytami. Na mapie przypomina klepsydrę, czyli dwa zestawy pętli oddzielone wąskim przewężeniem. To często najłatwiejsze miejsce do przekroczenia grzbietu. Płaskowyż lub taras to obszar, gdzie poziomice raptownie się rozrzedzają po odcinku gęstych linii. Zagłębienie (np. dolina krasowa, lej) oznacza się poziomicami z małymi kreskami skierowanymi do wnętrza.

Skala mapy

Skala mówi, ile razy teren został pomniejszony. Zapis 1:25 000 oznacza, że 1 cm na mapie to 250 m w terenie. Przy skali 1:50 000 ten sam centymetr to już 500 m.

• 1:10 000 – 1:25 000: dużo szczegółów, idealna na piesze wędrówki i orientację w trudnym terenie.
• 1:50 000: dobra do planowania dłuższych tras, ale mniej szczegółowa.
• 1:100 000 i mniejsze: przegląd regionu, nie nadaje się do precyzyjnej nawigacji.

Na większości map znajdziesz też podziałkę liniową, czyli skalę graficzną. Możesz do niej przyłożyć kartkę lub sznurek i odczytać odległość bez rachunków.

Legenda: klucz do symboli

Zanim wyruszysz, poświęć chwilę na legendę. Kolory i znaki bywają różne w zależności od wydawcy, ale zasady są podobne:

• Brązowy lub pomarańczowy: poziomice.
• Niebieski: woda, czyli rzeki, jeziora, bagna.
• Zielony: lasy i roślinność. Ciemniejszy odcień oznacza zwykle gęstszy las.
• Czarny: drogi, budynki, granice, nazwy.
• Czerwony lub kolorowe oznaczenia: szlaki turystyczne, które w Polsce zwykle mają własne kolory (czerwony, niebieski, zielony, żółty, czarny).
• Siatka, kierunki i azymut

Na mapach znajdziesz siatkę współrzędnych, czyli sieć linii tworzących kwadraty. Pozwala ona podać dokładną pozycję lub odczytać azymut. Kilka rzeczy warto wiedzieć:

• Północ na mapie jest zwykle u góry, ale nie zawsze pokrywa się z północą wskazywaną przez kompas. Różnicę nazywa się deklinacją magnetyczną. W Polsce jest niewielka, ale zmienia się w czasie, więc sprawdź ją w legendzie.
• Kompas ułatwia orientację mapy. Połóż go na mapie, obracaj całość, aż igła magnetyczna zgra się ze strzałką północy (z poprawką na deklinację). Teraz to, co widzisz na mapie, leży w tych samych kierunkach co w terenie.
• Azymut to kąt między kierunkiem północnym a kierunkiem marszu. Wyznaczysz go linijką kompasu i obracaną tarczą, o czym więcej w kolejnym artykule cyklu.

Jak zacząć?

• Sprawdź skalę i legendę. Dwie minuty, które oszczędzą kłopotów.
• Znajdź swoją pozycję po charakterystycznych punktach: skrzyżowaniach, rzekach, szczytach.
• Zorientuj mapę kompasem lub względem widocznych obiektów.
• Czytaj teren przed sobą. Gdzie są wzniesienia? Czy poziomice się zagęszczają? Gdzie są potoki?
• Planuj odcinkami, zamiast patrzeć od razu na całą trasę.
• Porównuj mapę z terenem co jakiś czas. Im częściej, tym mniejsze ryzyko, że się zgubisz.

Praktyczne wskazówki

• Trenuj w znanym terenie. Weź mapę na spacer po okolicy i sprawdzaj, jak poziomice odpowiadają temu, co widzisz.
• Uwzględnij wysokość przy szacowaniu czasu. Zasada Naismitha mówi: około godziny na 5 km w poziomie plus około godziny na każde 600 m podejścia. To szacunek, który warto skorygować o kondycję i plecak.
• Zabezpiecz mapę. Foliowa okładka albo wodoodporny papier uratują ją przed deszczem.
• Nie polegaj wyłącznie na telefonie. Aplikacje są świetne, ale bateria się rozładowuje, a zasięg znika. Papierowa mapa i kompas to kopia zapasowa.
• Sprawdź datę wydania. Szlaki są przenoszone, drogi leśne znikają, a nowe pojawiają się szybciej, niż myślisz.

Mapa topograficzna to w gruncie rzeczy opowieść o terenie, zapisana językiem poziomic, kolorów i symboli. Kiedy nauczysz się ją czytać, zaczniesz przewidywać, co zobaczysz za następnym wzniesieniem. Każde wyjście w góry czy do lasu będzie wtedy lepszym treningiem tej umiejętności, a ona z kolei pozwoli ci chodzić pewniej i bezpieczniej.
